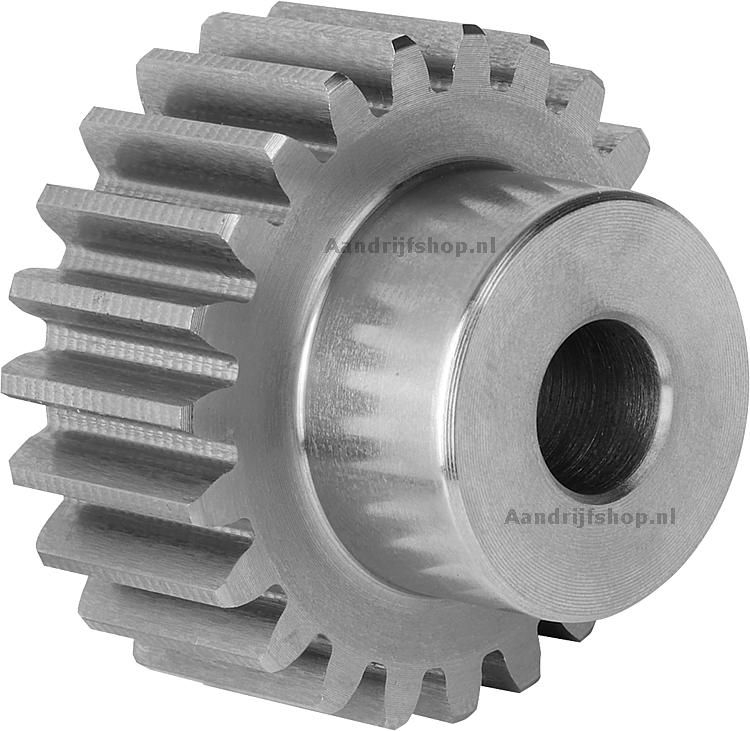

Tandwiel Moduul 1, Z=22

Tandwiel Moduul 1, 22 Tanden

Aantal tanden 22 (Z=22)

Moduul 1

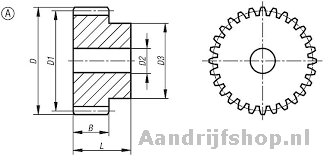

Tandbreedte: 15 mm (B)

Buitendiameter: 24 mm (D)

Steekcirkel: 22 mm (D1)

Diameter Naaf: 16 mm (D3)

Totale breedte: 25 mm (L)

Materiaal: C45

Moduul bepalen: M = D / Z+2

M= moduul

D= buitendiameter

Z= aantal tanden

Voor bewerkingen hebben wij diverse mogelijkheden. Zie hieronder:

Let op: levertijd met bewerking ca. 2-3 weken.
