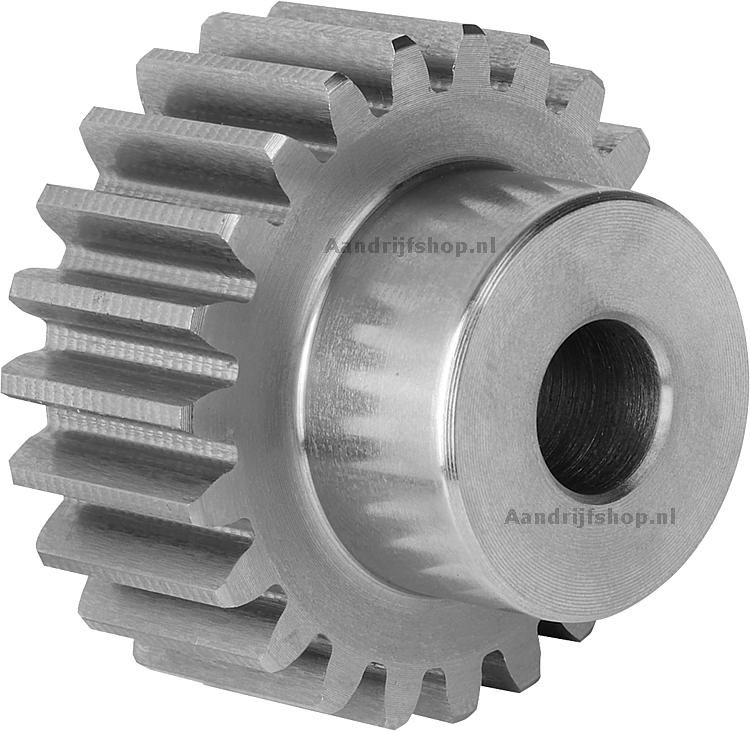

Tandwiel Moduul 3, Z=22

Tandwiel Moduul 3, 22 Tanden

Aantal tanden 22 (Z=22)

Moduul 3

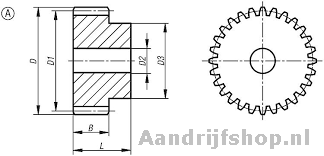

Tandbreedte: 30 mm (B)

Buitendiameter: 72 mm (D)

Steekcirkel: 66 mm (D1)

Diameter Naaf: 50 mm (D3)

Totale breedte: 50 mm (L)

Materiaal: C45

Moduul bepalen: M = D / Z+2

M= moduul

D= buitendiameter

Z= aantal tanden

Voor bewerkingen hebben wij diverse mogelijkheden. Zie hieronder:

Let op: levertijd met bewerking ca. 2-3 weken.
